1. Għażla ta 'pompa elettrika sommerġibbli
Konsiderazzjonijiet ewlenin għal pompi tal-bir fond ta 'effiċjenza għolja:
Kundizzjonijiet tas-servizz.
Dijametru ta 'ġewwa u fond tal-kisi tal-bir fond (inklużi reducers tal-kisi).
Livelli dinamiċi u statiċi tal-ilma tal-fond fil-fond.
Infront ottimali tal-ilma tal-fond fil-fond.
Għal temperaturi tal-ilma sa 20 grad, agħżel pompa elettrika sommerġibbli QJR.
2. Deskrizzjoni tal-istruttura tal-prodott
L-unità tal-pompa elettrika sommerġibbli għal Wells tikkonsisti minn:
Taqsima tax-Xogħol tal-Pompa:
Il-komponent tal-qalba, inkluż l-impeller, akkomodazzjoni gwida, djar ta 'gwida ta' fuq, xaft tal-pompa, bearing, ġonta tad-dħul tal-ilma, korp tal-valv, u partijiet oħra.
Mutur sommerġibbli:
Is-sors ta 'enerġija ta' l-unità, li jinkludi l-istator, ir-rotor, il-bearings ta 'gwida ta' fuq u t'isfel, ir-ritmu ta 'l-ispinta, il-bażi, is-sezzjoni ta' konnessjoni, u l-apparat tas-siġillar.
Komponenti addizzjonali jinkludu l-pipeline (eż., Pipe tal-irfigħ, bażi tal-pompa), kejbil, valv tal-bieb, u kabinett ta 'kontroll.
3.Użaġġ u manutenzjoni
Wara li titlesta l-installazzjoni tal-pompa elettrika sommerġibbli:
Iċċekkja mill-ġdid l-insulazzjoni u l-konnessjonijiet: Ivverifika r-reżistenza għall-insulazzjoni u l-konduttività bi tliet fażijiet fl-iswiċċ. Spezzjona l-konnessjonijiet ta 'l-istrumenti u t-tagħmir tal-bidu biex tiżgura li ma jkunx hemm żbalji.
Start-up inizjali: Jekk ma jinstabu l-ebda kwistjoni, ibda l-pompa. Matul il-ġirja tat-test:
Osserva jekk il-qari ta 'kull strument jibqa' fil-vultaġġ nominali u l-kurrent speċifikat fuq il-pjanċa tal-isem.
Isma għal ħsejjes jew vibrazzjonijiet mhux tas-soltu mill-pompa.
Jekk kollox jidher normali, il-pompa tista 'titpoġġa f'operazzjoni regolari.
Noti tal-Operazzjoni
Kontroll tar-reżistenza inizjali: Wara l-ewwel erba 'sigħat ta' tħaddim, waqqaf il-mutur fil-pront biex tittestja r-reżistenza għall-insulazzjoni termali. Għandu jkun xejn inqas minn 0. 5 Megohms.
Nibdew mill-ġdid il-prekawzjonijiet: Wara li l-pompa tieqaf, stenna mill-inqas ħames minuti qabel terġa 'tibda. Dan jipprevjeni l-kurrent tal-mutur eċċessiv u l-ħsara potenzjali kkawżata minn kolonna tal-ilma mhux kompluta fil-pajp.
Jekk isseħħ xi waħda mill-kwistjonijiet li ġejjin, waqqaf il-pompi tal-bir profond ta 'effiċjenza għolja immedjatament u ssolvi l-problemi:
Il-kurrent jaqbeż l-20% tal-valur nominali taħt kondizzjonijiet ta 'tħaddim normali.
Il-livell dinamiku tal-ilma jinżel fit-taqsima tad-dħul tal-pompa, u jikkawża rimi intermittenti tal-ilma.
Il-pompa tivvibra eċċessivament jew tipproduċi ħoss qawwi.
Il-vultaġġ tal-provvista tal-enerġija jinżel taħt 340 volt.
Fjus jinħaraq, li jirriżulta f'operazzjoni ta 'fażi waħda.
Il-pajp tal-provvista tal-ilma huwa bil-ħsara.
Ir-reżistenza għall-insulazzjoni termali tal-mutur taqa 'taħt 0. 5 Megohms.
1. Kejbil tal-ħruġ
2. Iċċekkja l-valv
3. Qoxra tal-valv
4. Qoxra ta 'fuq
5. Bearing tal-pompa
6. Impeller
7. Xafra tal-pompa
8. Midde Shell
9. Taqsima tad-dħul tal-ilma
10. Igganċjar
11. Taqsima tal-Konnessjoni
12. Xafra tal-mutur
13. Sedil tal-Bejgħ ta 'Gwida ta' Fuq
14. ROTOR 15
17. Bearing ta 'l-ispinta ta' fuq
18. Diska tal-ġibda
19. Bearing ta 'l-ispinta t'isfel
20. Siġill
21. Aġġustament tal-bolt
22. Bażi
23. Membrana li tirregola l-pressjoni
24. Pressjoni li tirregola kopertura tad-dijaframma

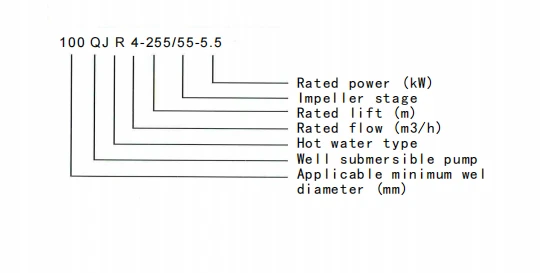

Mudell Tifsira
